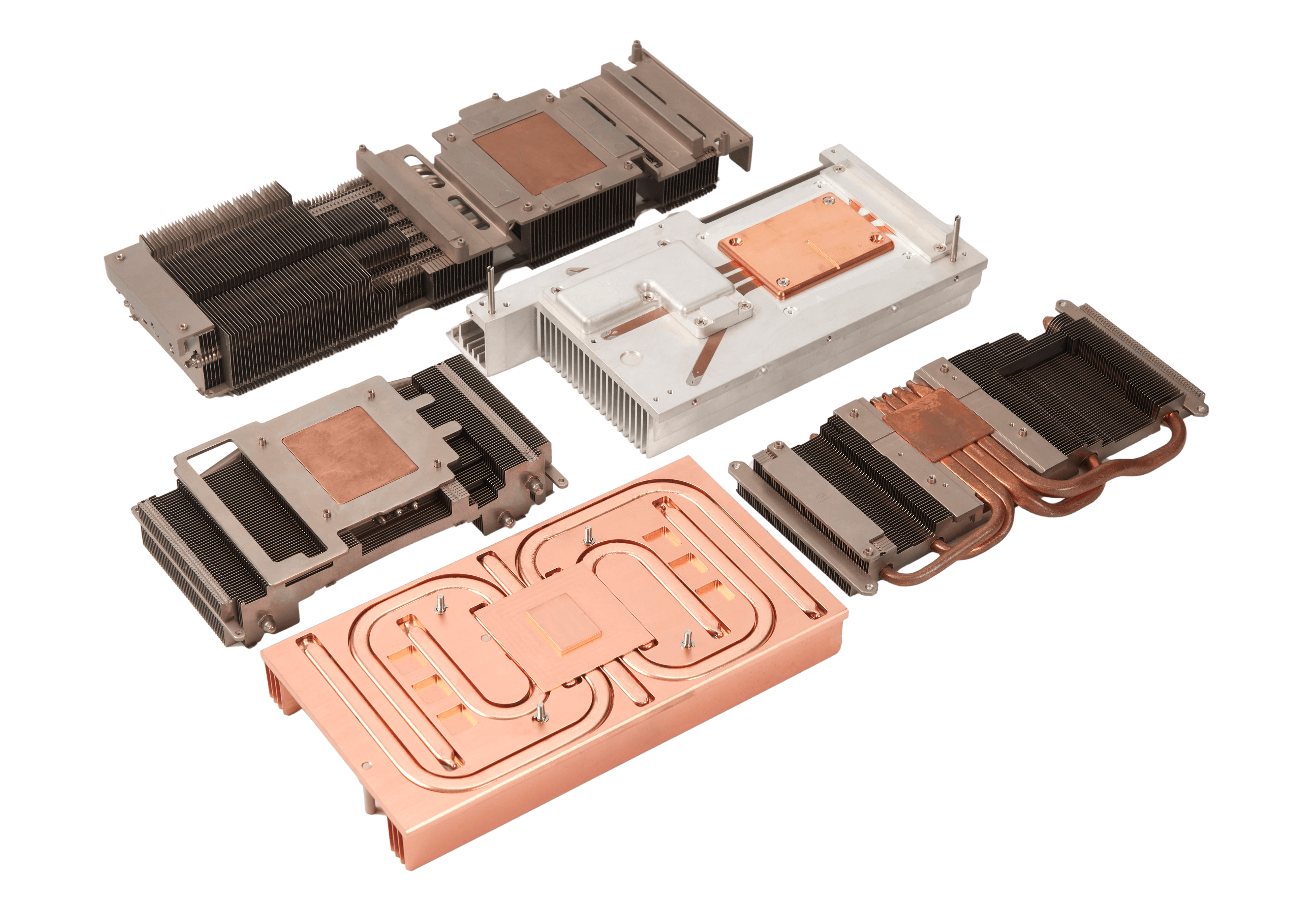

Wärmerohr-Kühlkörper (Copper Heat Pipe Assembly)
Hocheffiziente Kombination aus maßgefertigten Kupfer-Heatpipes, Aluminium-Lamellen (Zipper/Folded Fin) und präzisionsgefrästen Bodenplatten für gezielte Wärmevortragung.
Wärmerohr-Kühlkörperbaugruppen (Copper Heat Pipe Assemblies) nutzen die herausragende Wärmetransportfähigkeit von Kupfer-Sinterheatpipes, um punktuell entstehende Wärme schnell und verlustarm auf eine vergrößerte Lamellenoberfläche zu verteilen.
Durch den Einsatz gesinterter Kupfer-Wick-Strukturen arbeiten unsere Heatpipes lageunabhängig (auch gegen die Schwerkraft). Wir kombinieren Rohrdurchmesser von 4 bis 12 mm mit hochdichten Aluminium-Lamellenpaketen (Zipper Fin oder Folded Fin) und CNC-gefrästen Kupfer- oder Aluminium-Kontaktplatten.
Spezifikationen & Leistungsdaten
- Heatpipe-Material
- Hochreines Kupfer (Cu-DHP / OFC)
- Wick-Struktur
- Gesintertes Kupferpulver (kapillare Lageunabhängigkeit)
- Rohrdurchmesser
- ∅ 4 mm, 6 mm, 8 mm, 10 mm, 12 mm
- Lamellenmaterial
- Aluminium Al-1050 / Al-1100 (Zipper Fin / Folded Fin)
- Basisplatte
- Kupfer (Direct Contact oder eingelötet) / Aluminium Al-6063
- Verbindungsverfahren
- Reflow-Löten mit bleifreien Loten / Klemmverbindungen
- Prüfverfahren
- 100 % Helium-Lecktest und thermische Funktionsprüfung aller Heatpipes
